Nguyên lý hoạt động của máy điện tim dựa trên ghi nhận tín hiệu điện từ tim, hỗ trợ bác sĩ chẩn đoán bệnh tim mạch. Ngay sau đây, Đất Việt Medical sẽ giải thích rõ ràng cách thiết bị vận hành, gồm cấu tạo, nguyên lý và cách mắc điện tâm đồ sao cho  đúng quy chuẩn Bộ Y tế. Tìm hiểu ngay để nâng cao hiệu quả theo dõi và điều trị sức khỏe tim mạch nhé!

Máy điện tim là gì?

Máy điện tim là thiết bị y tế dùng để ghi lại hoạt động điện của tim thông qua điện tâm đồ (ECG – Electrocardiogram). Máy hoạt động bằng cách thu nhận tín hiệu điện từ tim thông qua các điện cực gắn trên da, sau đó chuyển đổi thành dạng đồ thị giúp bác sĩ phân tích chức năng tim mạch.

Thiết bị này đóng vai trò quan trọng trong việc chẩn đoán các rối loạn nhịp tim, bệnh mạch vành, nhồi máu cơ tim và các bệnh lý tim mạch khác. Do không xâm lấn, không gây đau, máy điện tim được sử dụng rộng rãi trong bệnh viện, phòng khám và cả xe cấp cứu.

Máy điện tim hiện nay có nhiều loại, từ máy 1 kênh, 3 kênh, 6 kênh đến 12 kênh, phù hợp với từng nhu cầu sử dụng khác nhau. Thiết bị này cũng là công cụ hỗ trợ đắc lực trong phòng mổ, khoa cấp cứu và các cơ sở y tế chuyên khoa tim mạch.

Tham khảo:

• Cấu tạo máy điện tim hoàn chỉnh, đầy đủ nhất
• Máy điện tim 3 cần Trung Quốc: Giá bao nhiêu? Đáng mua không?
• TOP máy nội soi tai mũi họng Trung Quốc được săn đón 2025

Cấu tạo cơ bản của máy điện tim



Máy điện tim gồm 3 bộ phận cơ bản sau:

1. Điện cực

Điện cực là thành phần giúp thu nhận tín hiệu điện từ tim. Các điện cực này được gắn lên các vị trí cụ thể trên cơ thể như tay, chân và ngực. Hầu hết các máy điện tim hiện nay sử dụng 12 điện cực để ghi lại hoạt động điện của tim từ nhiều góc độ khác nhau, giúp cung cấp thông tin chính xác hơn về tình trạng tim mạch.

2. Thân máy

Thân máy là trung tâm điều khiển, xử lý tín hiệu và hiển thị kết quả. Khi điện cực thu nhận tín hiệu từ tim, thân máy sẽ khuếch đại và chuyển đổi thành dạng sóng điện tim dễ đọc. Bên cạnh đó, thân máy còn bao gồm màn hình hiển thị, nút điều khiển và cổng kết nối để hỗ trợ vận hành.

3. Thiết bị đầu ra

Đây là bộ phận giúp hiển thị hoặc in kết quả điện tim để bác sĩ chẩn đoán. Thiết bị đầu ra có thể là màn hình, máy in giấy điện tim hoặc cổng kết nối USB để truyền dữ liệu sang máy tính. Một số máy hiện đại còn tích hợp khả năng lưu trữ và chia sẻ dữ liệu trực tuyến, giúp tối ưu hóa quy trình theo dõi sức khỏe tim mạch.

Nguyên lý hoạt động của máy điện tim chi tiết



Nguyên lý hoạt động của máy điện tim là ghi lại tín hiệu điện do tim phát ra trong suốt chu kỳ hoạt động. Nguyên lý cụ thể được trình bày như sau:

Cơ chế ghi nhận tín hiệu

Máy điện tim sử dụng các điện cực gắn trên da tại các vị trí như ngực, cổ tay và mắt cá chân để thu nhận tín hiệu điện từ tim. Những tín hiệu này rất nhỏ, chỉ vài millivolt, nên máy cần có bộ khuếch đại để tăng cường trước khi xử lý. Việc đặt điện cực đúng vị trí giúp đảm bảo tín hiệu thu nhận chính xác, từ đó phản ánh rõ ràng hoạt động của tim.

Quá trình xử lý và phát tín hiệu

Sau khi được khuếch đại, tín hiệu điện từ tim sẽ được chuyển đổi từ dạng analog sang dạng số nhờ bộ chuyển đổi ADC. Sau đó, phần mềm của máy điện tim phân tích và hiển thị dưới dạng biểu đồ ECG, giúp bác sĩ quan sát hoạt động của tim qua các sóng P, QRS, T. Đây là các chỉ số được sử dụng trong chẩn đoán các bệnh lý tim mạch.

Hệ thống lọc nhiễu

Máy điện tim được tích hợp hệ thống lọc nhiễu để loại bỏ các tín hiệu không mong muốn từ môi trường hoặc do cử động của bệnh nhân. Bộ lọc này giúp giảm ảnh hưởng từ nhiễu điện xoay chiều hoặc nhiễu cơ, đảm bảo kết quả đo chính xác và đáng tin cậy, đặc biệt trong môi trường bệnh viện có nhiều thiết bị điện tử hoạt động.

Chức năng in và lưu trữ dữ liệu

Sau khi tín hiệu được xử lý, kết quả đo điện tim sẽ được hiển thị trên màn hình hoặc in ra giấy ECG để phục vụ chẩn đoán. Một số máy hiện đại còn có khả năng lưu trữ dữ liệu và kết nối với hệ thống bệnh án điện tử, giúp theo dõi sức khỏe tim mạch của bệnh nhân một cách liên tục và hiệu quả.

Cách mắc điện tâm đồ chuẩn y khoa

Để đảm bảo kết quả đo chính xác, việc thực hiện điện tâm đồ, như vị trí mắc điện tim hay cách đọc kết quả ghi điện tim cần tuân theo quy trình nghiêm ngặt được Bộ Y tế quy định. Sau đây là quy trình đo điện tim của Bộ Y tế.

Chuẩn bị trước khi mắc điện tâm đồ

• Bệnh nhân kéo quần áo để lộ vùng ngực, cánh tay và cổ chân.
• Nằm ngửa trên giường trong trạng thái thư giãn, tránh cử động nhiều.
• Kỹ thuật viên làm sạch vùng da cần gắn điện cực để đảm bảo tiếp xúc tốt.

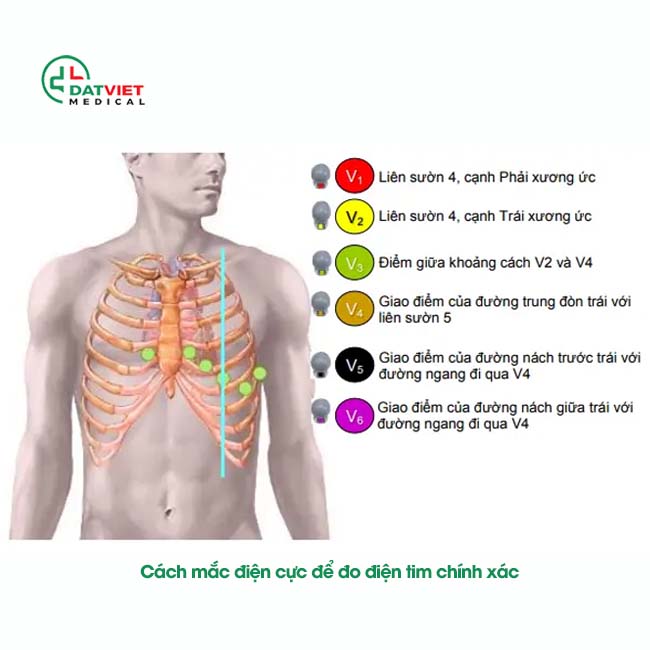

Vị trí mắc điện tim theo tiêu chuẩn

Máy điện tim sử dụng tổng cộng 10 điện cực để thu nhận tín hiệu từ tim:

4 điện cực chi:

• Màu đỏ: Gắn vào cổ tay phải.
• Màu vàng: Gắn vào cổ tay trái.
• Màu đen: Gắn vào mắt cá chân phải.
• Màu xanh lá cây: Gắn vào mắt cá chân trái.

6 điện cực ngực: Được đặt chính xác tại các vị trí khoang liên sườn theo hướng dẫn y khoa để thu nhận tín hiệu từ các góc độ khác nhau.

Quá trình đo điện tim

Sau khi mắc điện cực đúng vị trí, máy sẽ ghi lại tín hiệu điện từ tim và hiển thị trên màn hình hoặc in ra giấy. Kỹ thuật viên kiểm tra dữ liệu để đảm bảo không có nhiễu trước khi tháo điện cực, kết thúc quá trình đo.

Mua máy đo điện tim chính hãng tại Việt Nam ở đâu?



Máy đo điện tim là thiết bị không thể thiếu trong chẩn đoán và theo dõi bệnh lý tim mạch. Tuy nhiên, trên thị trường có rất nhiều sản phẩm với mẫu mã, chất lượng và giá cả khác nhau, khiến người mua gặp khó khăn trong việc lựa chọn phù hợp. Một thiết bị đo điện tim chính hãng, có độ chính xác cao sẽ giúp bác sĩ đưa ra chẩn đoán đúng, đảm bảo hiệu quả lâu dài khi sử dụng.

Đất Việt Medical là đơn vị phân phối thiết bị y tế uy tín, cung cấp đa dạng các dòng máy điện tim từ 3 cần, 6 cần đến 12 cần đến từ các thương hiệu nổi tiếng như Contec. Các mẫu máy như ECG300G, ECG600G, ECG1200G được nhiều phòng khám và bệnh viện tin dùng nhờ khả năng đo lường chính xác, thiết kế bền bỉ và dễ dàng vận hành.

Nếu bạn đang tìm kiếm một địa chỉ cung cấp máy đo điện tim chính hãng với dịch vụ hỗ trợ tận tâm, hãy đến văn phòng đại diện của Đất Việt Medical tại Tòa A2, 151A Nguyễn Đức Cảnh, Tương Mai, Hoàng Mai, Hà Nội hoặc liên hệ hotline 0901.333.689 để được tư vấn chi tiết.

Trên đây, Đất Việt Medical đã giúp bạn hiểu rõ nguyên lý hoạt động của máy điện tim, từ cách máy ghi nhận tín hiệu điện của tim, xử lý dữ liệu đến hiển thị kết quả. Việc nắm vững nguyên lý này sẽ giúp các bác sĩ và kỹ thuật viên sử dụng thiết bị hiệu quả hơn trong chẩn đoán tim mạch. Mong rằng bài viết đã mang đến những thông tin hữu ích dành cho bạn. Cảm ơn bạn đã theo dõi!
